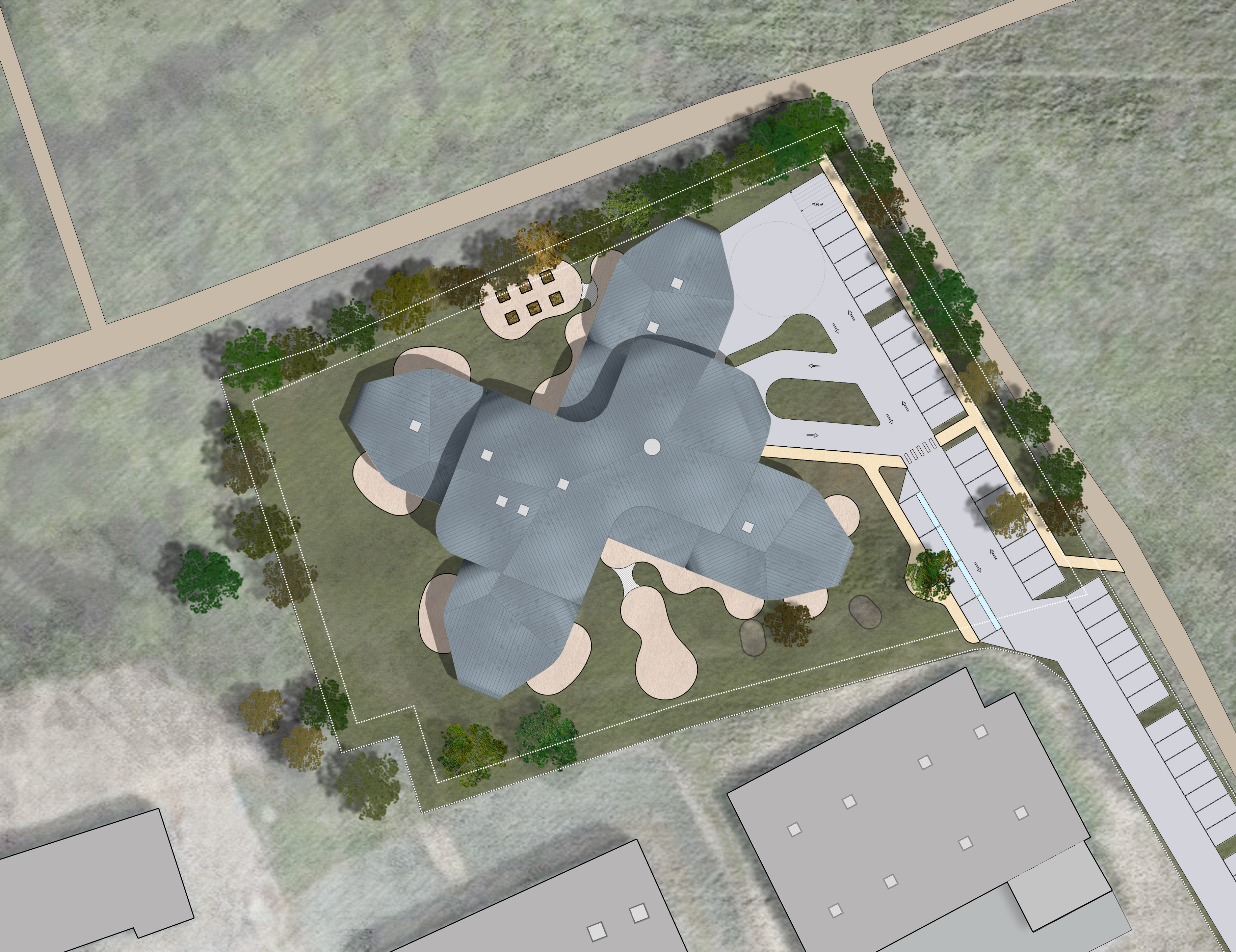

Le bâtiment se développe sur deux niveaux : un RDC accueillant les unités des vie de l'IMPJE et un étage abritant le SESSAD et l'administration. Le bâtiment s'implante au centre de la parcelle et se développe en étoile autour d'un noyau central technique. Cette implantation permet de libérer de larges espaces extérieurs pour chaque unité de vie tout en spécialisant chaque aile du bâtiment (activités, micro-crèche, unités de vie 'polyhandicapés', unités de vie 'handicapés psychiques'). La forme générale a été conçue avec des lignes courbes pour permette un accueil rassurant des enfants.
| Catégorie | Bâtiment / logement |
|---|---|
| Numéro de projet | 1553 |
| Adresse du projet |
Avenue de Bruxelles 68350 DIDENHEIM |
| Date de candidature | 22/02/2019 |
Structure verticale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Panneau ossature bois | Tempéré | Europe | Je n'ai pas l'information |
Structure horizontale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Plancher béton | Tempéré | France | Aucun traitement |
Charpente :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Charpente bois lamellé-collé | Tempéré | Europe | Je n'ai pas l'information | ||
| Charpente traditionnelle | Tempéré | Europe | Aucun traitement |
Revêtement minéral :
| Produit | |||||
|---|---|---|---|---|---|
| Enduit ciment |
Autre revêtement métallique :
| Produit | |||||
|---|---|---|---|---|---|
| Zinc |
Menuiserie extérieure :
| Produit | Essence | Provenances (lieu de croissance du bois) | Marque et certification produit | Finition | |
|---|---|---|---|---|---|
| Menuiserie mixte | Tempéré | Europe | Tropical | Autres |
Isolation entre-montant des murs :
| Produit | |||||
|---|---|---|---|---|---|
Isolation extérieure des murs :
| Produit | |||||
|---|---|---|---|---|---|
| Fibre de bois (Panneaux) |
Approche environnementale : La forme du bâtiment en étoile est assez compliquée à valoriser d'un point de vue apports solaires. Les pièces à vivre ont cependant toutes été orientées au sud tandis que l'aile nord accueil les espaces plus techniques. Une important isolation en matériaux biosourcés et un noyau béton, pour l'inertie, permet d'optimiser les apports solaires. Un soin particulier a été apporté à l'implantation du bâtiment sur la parcelle afin de valoriser les points de vue sur l'extérieur et la qualité des espaces verts.
Descriptif technique : Le système constructif : semelles filantes, longrines, remblai, isolation en polystyrène, dalle portée et une chape isolée en polyuréthane. La structure interne au niveau du noyau central est en béton ainsi que les murs de refend des ailes, la dalle du R+1 et l'escalier. Cette masse de béton apporte son inertie au bâtiment et sa qualité acoustique. Ce noyau est enveloppé par une ossature et une charpente bois. Cette dernière est isolée en ouate et en fibre de bois. L’ensemble de la couverture est en zinc à joint debout sur volige intégrant sur la toiture une zone de panneaux photovoltaïques.
Chauffage au Bois : nonADAPEI PAPILLONS BLANCS D'ALSACE (68)
Ateliers d-Form (68)
MATTHIEU HUSSER ARCHITECTURES (67) *
Optime ingénierie (68)
Optime ingénierie (68)
MENUISERIE CHIODETTI SARL (68)
