Groupe Scolaire A Strega

Bâtiment / logement

Détail projet

Structure bois du bâtiment

Structure verticale :

Structure horizontale :

Charpente :

Revêtement bois extérieur

Revêtement bois ou dérivés :

Menuiserie intérieure et extérieure

Menuiserie extérieure :

Isolation des murs

Isolation extérieure des murs :

Isolation de la toiture

Approche environnementale : Les performances énergatiques du bâtiment : RT 2012 - 30 % Le concept architectural – S’inscrire subtilement dans l’existant naturel : Un certain mimétisme s’opère entre le bâtiment et la butte sur laquelle il repose. Ces contraintes fortes ont généré un projet compact, intégrant la prise en compte de celles-ci, tant dans son parti architectural que dans le choix de son implantation. Le projet, dont l’aspect n’est pas sans évoquer une « halle agricole », en lien avec son territoire, est constitué d’une grande résille de bois unitaire, marquée par sa sur-toiture en continuité de l’enveloppe. De cette colonne vertébrale au matériaux naturel, sortent deux boîtes, elles-aussi en bois, présentant des fonctions distinctes. Quant à la surtoiture « tasseaux bois » surplombant le corps principal et permettant d’optimiser les performances thermiques, acoustique du bâti, elle vient surligner la topographie du site, par ces deux versants aux pentes douces. L’extrémité ouest se termine en porte-à-faux. A cet endroit, le décollement qui a lieu entre le terrain et le bâtiment renforce la sensation de délicatesse avec laquelle le bâtiment se pose au dessus de la crête. Epouser la crête (pente deux versants) : Tout d’abord, le choix d’implantation du bâti, sur la crête sud de la parcelle, permet de largement limiter les zones de déblais/remblais et de ne pas dénaturer le site. La présence des deux chênes séculaires sur la zone d’implantation idéale, doublée de la volonté de les conserver et de les intégrer au projet nous a conduit à opérer un glissement longitudinal du corps principal entre ces deux chênes. Dicté par la forme oblongue de la plateforme, le bâtiment qui s’étend au-dessus leur offre, au-delà de leur préservation, une mise en valeur évidente. Ces 2 sujets remarquables se voient ainsi affectés un nouveau rôle dans le fonctionnement du projet (gestion des apports solaires des façades – création de zones piétonnes ombragées de qualité).

Descriptif technique : ENVELOPPE (STRUCTURE PORTEUSE) Complexe Panneaux bois sur ossature bois avec complexe isolant réparti laine de roche avec parement de façade de type vertical à claire voie en pin rectifié et un bardage bois en pin Douglas TOITURES Toitures terrasse bois en panneaux en CTBH sur ossature bois de type poutres en I avec une étanchéité par membranes PVC soudées à chaud avec isolant de type panneau de polyuréthanne, recevant soit un complexe végétalisé (20 cm de substrat et terre végétale) SURTOITURE VENTILÉE Tasseaux bois classe III sur ossature bois CLOISONNEMENTS INTERIEURS (STRUCTURE PORTEUSE) Ossature bois avec complexe acoustique et finition par placage de type plaques de plâtre ou panneaux de bois O.S.B.

• PLANS OSSSATURES BOIS 1 (autres documents)
• PLANS OSSSATURES BOIS 2 (autres documents)
• PLAN_ARCHI (autres documents)
• DETAILS_ARCHI_1 (autres documents)

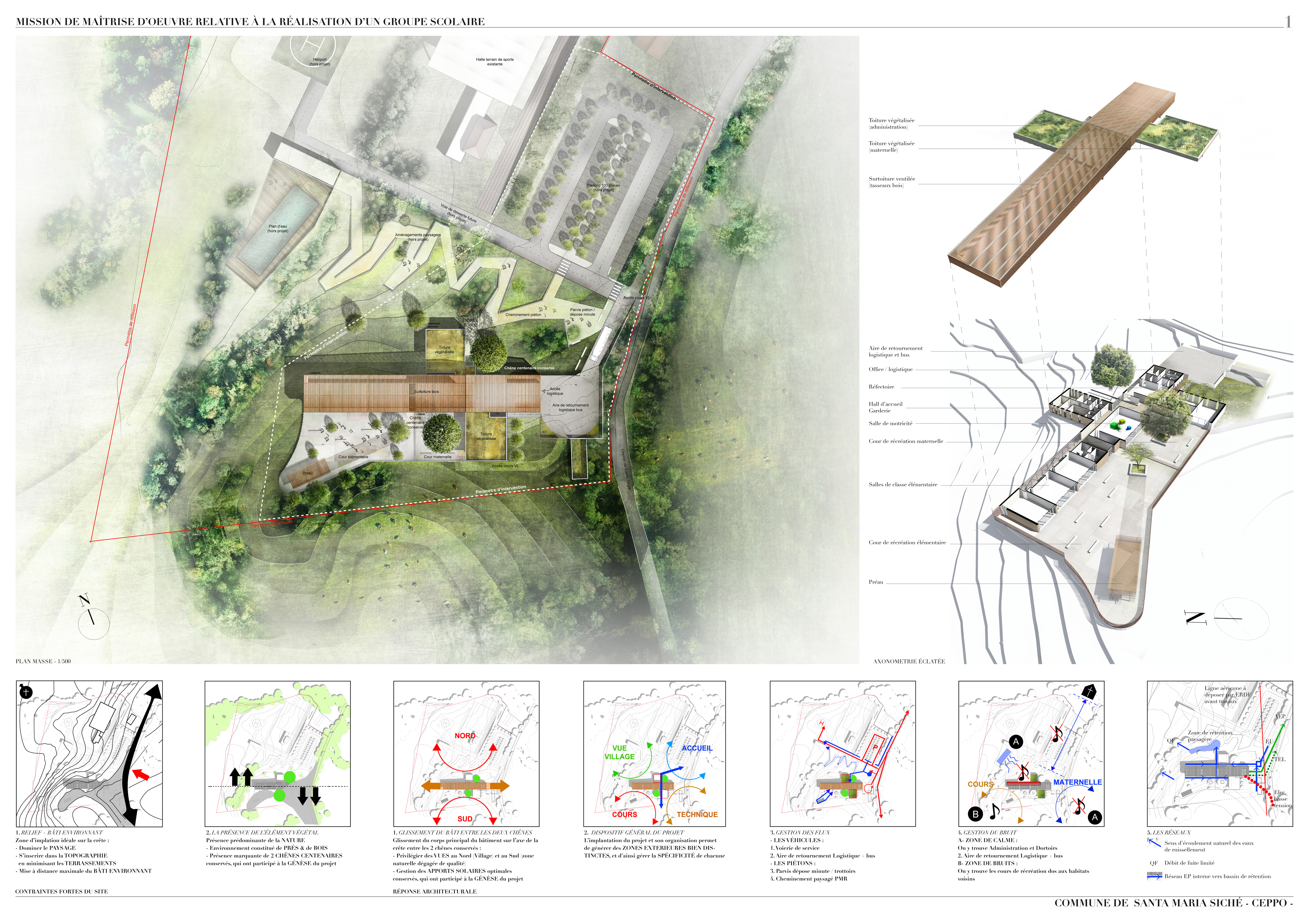

• PLAN MASSE + AXONO _ ARCHI (plan de masse)
• FAÇADES ET COUPES_ARCHI (autres documents)
• ECOLE_ASTREGA_COUPE_LONGITUDINALES_ARCHI (Plan de coupes)
• PRINCIPES_HQE_ARCHI (autres documents)
• PRINCIPES_HQE_ARCHI ()
• CCTP_ LOT OSSATURE / BARDAGE / CHARPENTE / COUVERTURE / BOIS (CCTP)
• CCTP_ LOT MENUISERIES BOIS INTERIEURES / EXTERIEURES (CCTP)
