Construction d'une passerelle sur le Jaudy, à La Roche Jaudy

22450 LA ROCHE JAUDY - Côtes d'Armor - Bretagne

AMÉNAGEMENT BOIS

Aménagement exterieur

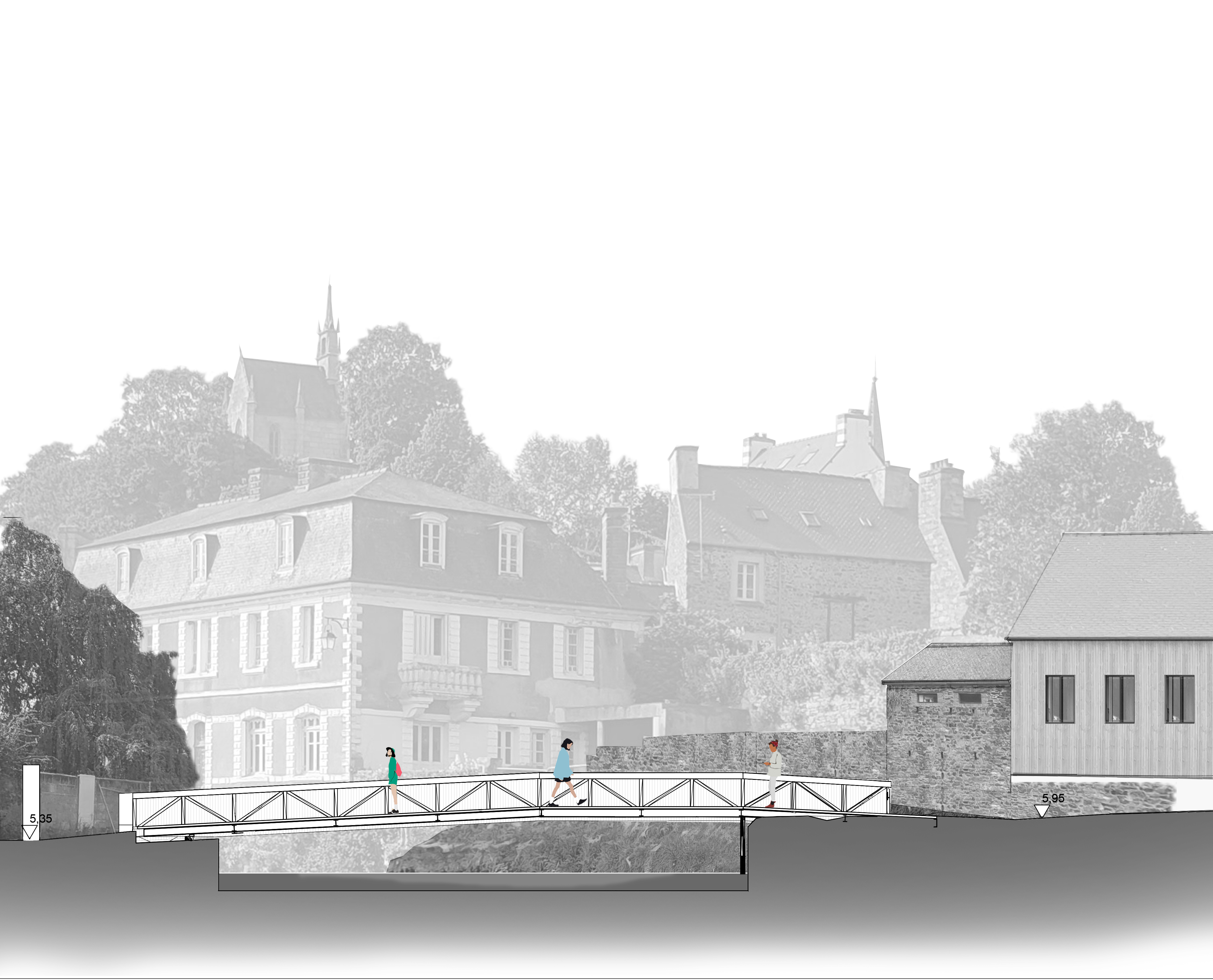

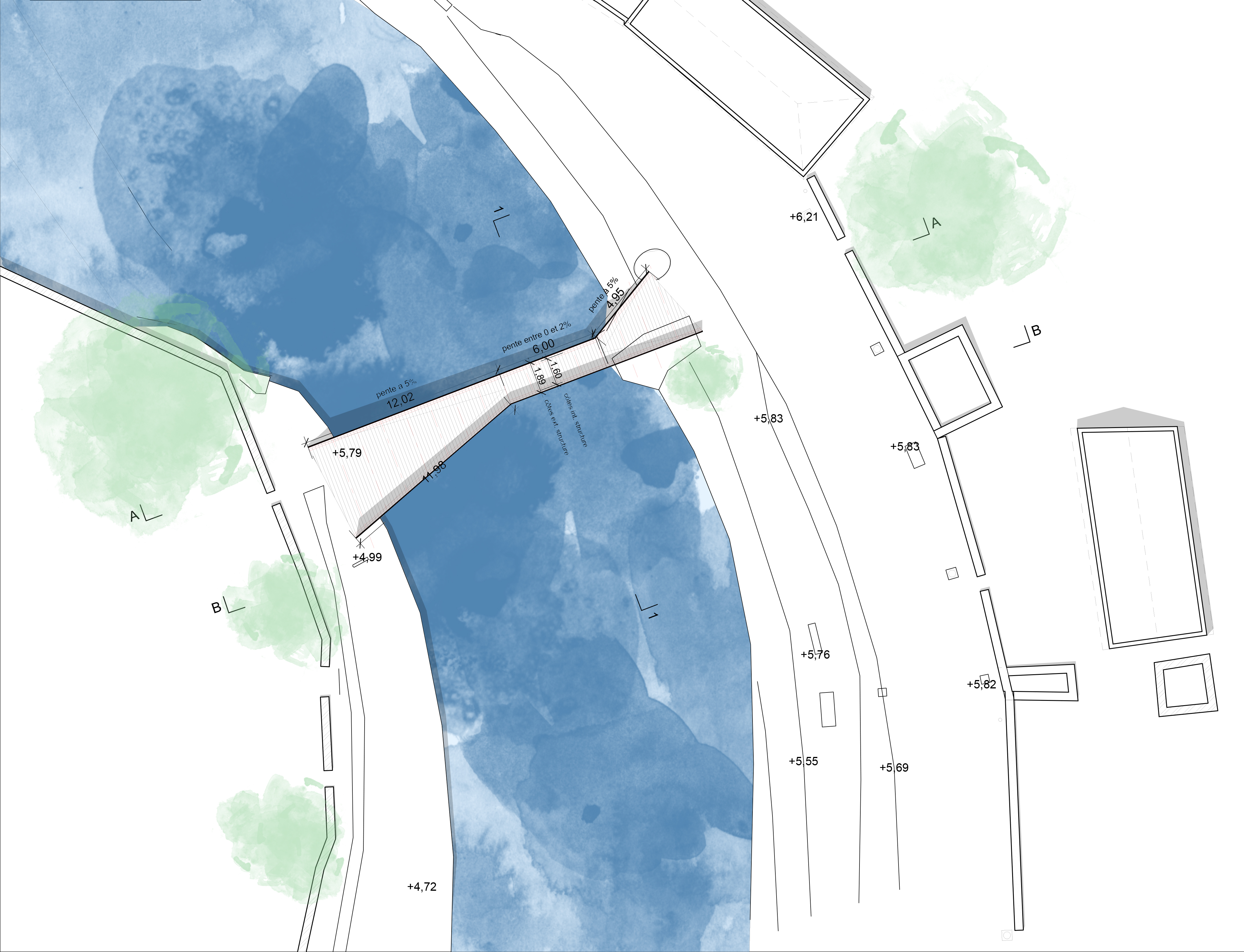

Une nouvelle passerelle piétonne, cycliste et équestre remplace l'ancienne, endommagée. Elle s'implante au niveau des piles existantes sur les berges du Jaudy. Longiligne en partie centrale, elle s'évase en s'approchant des rives pour venir chercher les usagers dans leurs parcours, soit ceux arrivant du centre bourg, soit ceux se promenant sur le chemin rive ouest. L'ouvrage se lit tel une légère arche de bois au-dessus du Jaudy. Le tablier est invisible derrière les lames de bardage faisant garde-corps. Platelage et bardage sont ajourés pour permettre le passage de l'eau en cas de crue.

Catégorie aménagement bois, aménagement exterieur
Numéro de projet5930
Adresse du projet Impasse de la rive
22450 LA ROCHE JAUDY
Date de candidature15/02/2021

aménagement bois

typologie : Loisirs
Coût total en € HT : 130000

aménagement exterieur

Année de réalisation : 2020
Coût total aménagement extérieur en € HT : 130000
Coût lots bois : 31748
Volume bois : 10.23
Surface aménagée en m² : 73

Liste des produits :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationFinitionMarque et certification produit
Passerelle / EstacadeChêneBretagneAucun traitementAucune finition
Lame de terrasseChêneBretagneAucun traitementAucune finition
Bois Français : oui
Notice architecturale : Une nouvelle passerelle piétonne, cycliste et équestre remplace l'ancienne, endommagée. Elle s'implante au niveau des piles existantes sur les berges du Jaudy. Longiligne en partie centrale, elle s'évase en s'approchant des rives pour venir chercher les usagers dans leurs parcours, soit ceux arrivant du centre bourg, soit ceux se promenant sur le chemin rive ouest. L'ouvrage se lit tel une légère arche de bois au-dessus du Jaudy. Le tablier est invisible derrière les lames de bardage faisant garde-corps. Platelage et bardage sont ajourés pour permettre le passage de l'eau en cas de crue.
Approche environnementale : L'agence d'architecture, située à 500m de la passerelle, a permis un suivi du projet sans gasoil ! Les deux culées béton existantes, la pile centrale et leur fondation sont déposées. Les nouvelles fondations sont légères, à faible impact sur le sol existant grâce à six pieux vissés dans les rives. Les solives, platelage, barreaudage, lisse haute sont en chêne finistérien non traité. Le chantier est sec et propre, la passerelle étant préfabriquée en atelier. Elle est posée au moyen d'une grue sur une journée, sans nuisance de chantier pour les riverains, la faune ou la flore locales.
Descriptif technique de l'aménagement : La passerelle est fondée par six pieux vissés dans les rives. Des croix de Saint-André métalliques stabilisent les pieux. La structure primaire de la passerelle est en acier galvanisé à chaud ; la structure secondaire (solives et fourrures), le platelage, le barreaudage et la main courante sont en chêne breton non traité, fixés par vis ou boulon inox. Les lames de platelage, au profil anti-glissance, font 145 mm de large sur 60mm de haut. Les lames de barreaudage sont parfaitement alignées sur le platelage et ont donc des largeurs variables.
Données déclaratives

Acteurs du projet

Maître d'ouvrage (1)

Maître d'ouvrage - État ou collectivité (locale et territ)

CA Lannion-Trégor Communauté (22)

Etudes et ingénieries (2)

Maître d'œuvre - Architecte mandataire

B.HOUSSAIS ARCHITECTURE (22)

Bureau d'études structure bois

QSB – Lannion (22)

Entreprises des lots bois (2)

Charpentier

SARL DILASSER (29)

Autre lot de la construction (en lien avec le bois)

Techno Pieux (44)

Fournisseurs du bois (1)

Scierie

Scierie Rihouay (29)
