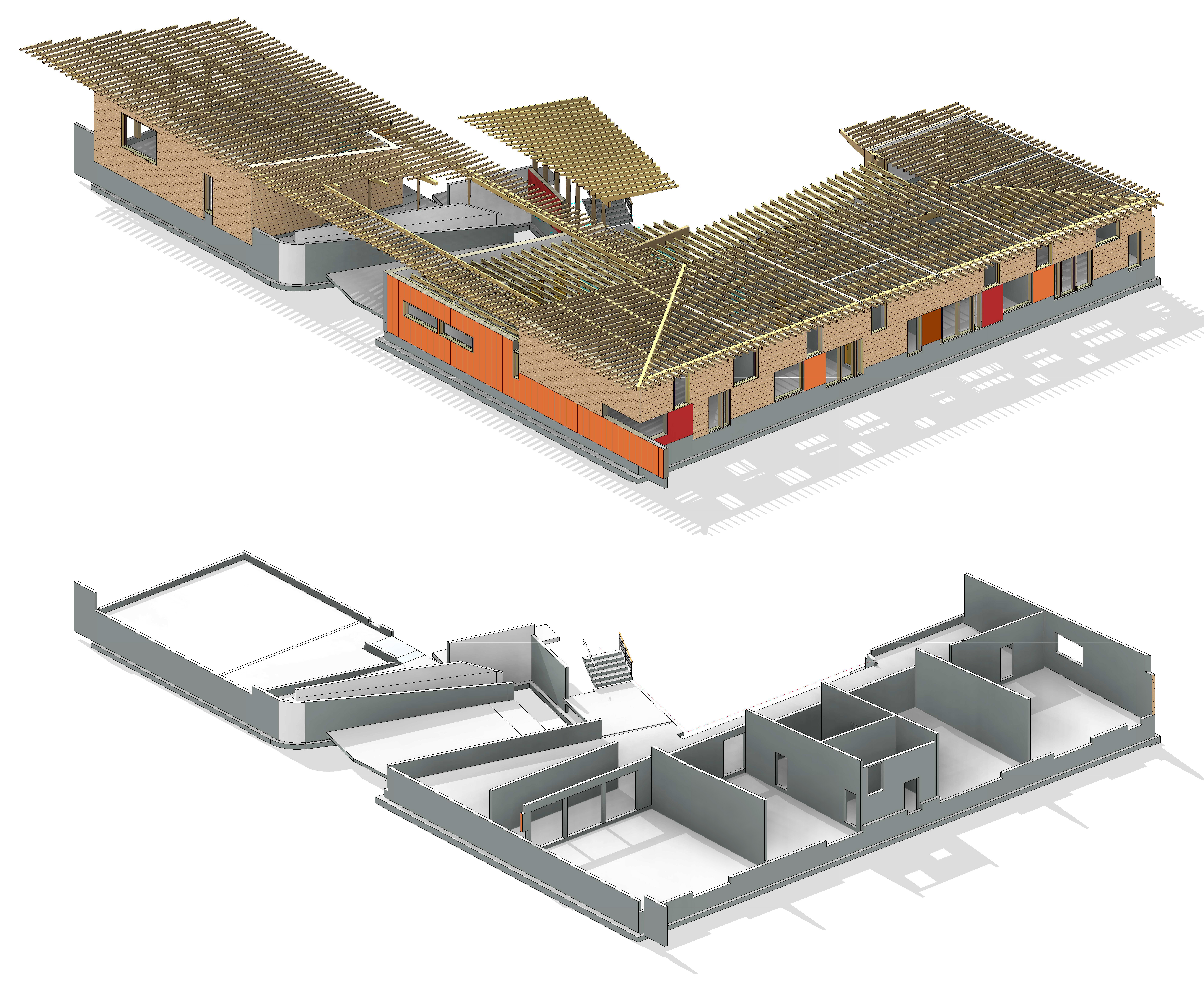

L’école maternelle Diderot, des années 50, est restructurée et agrandie pour accueillir le groupe scolaire dans son ensemble. Le nouveau groupe scolaire reprend de l’école maternelle, comme en hommage à celle-ci, l'image d'un grand toit abritant les différentes fonctions. Le volume compact créé s’enroule autour de l’existant, coiffé d’une toiture ascendante, s’ouvrant d’une fenêtre sur le ciel au niveau du parvis. Le projet présente une structure mixte béton et ossature bois, le béton constitue le socle et la colonne vertébrale, l’ossature et la charpente bois forment l’enveloppe extérieure.
| Catégorie | Bâtiment / logement |
|---|---|
| Numéro de projet | 7096 |
| Adresse du projet |
20 Rue Colonel Tanant 38000 Grenoble |
| Date de candidature | 02/01/2023 |
Structure verticale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Panneau ossature bois | Épicéa commun | Auvergne-Rhône-Alpes | Traitement Classe 2 (trempage) |
Structure horizontale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Poutre en I ou mixte, Solivage traditionnel | Épicéa commun | Auvergne-Rhône-Alpes | Traitement Classe 2 (trempage) |
Charpente :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Charpente bois lamellé-collé | Épicéa commun | France | Traitement Classe 2 (trempage) | ||
| Charpente traditionnelle | Épicéa commun | Auvergne-Rhône-Alpes | Traitement Classe 2 (trempage) |
Revêtement bois ou dérivés :
| Produit | Essence | Provenances (lieu de croissance du bois) | Marque et certification produit | Finition | Traitements de préservation |
|---|---|---|---|---|---|
| Lame bois massif | Douglas | Auvergne-Rhône-Alpes | Huile pigmentée | Aucun traitement |
Revêtement minéral :
| Produit | |||||
|---|---|---|---|---|---|
| Autres |
Menuiserie extérieure :
| Produit | Essence | Provenances (lieu de croissance du bois) | Marque et certification produit | Finition | |
|---|---|---|---|---|---|
| Menuiserie mixte | Pin sylvestre | France | Lasure |
Isolation intérieure des murs :
| Produit | |||||
|---|---|---|---|---|---|
| Laine de bois souple | |||||
| Laine de roche |
Isolation entre-montant des murs :
| Produit | |||||
|---|---|---|---|---|---|
| Laine de bois souple |
Approche environnementale : Plusieurs cibles environnementales ont été approfondies : - Conception du bâtiment dans son environnement : Les caractéristiques bioclimatiques du bâtiment (compacité, performance thermique, orientation..) sont optimisées pour répondre à la demande de maîtrise des consommations et de réduction du bilan énergétique (RT2012-20%). - Choix des procédés et matériaux pour réduire le bilan environnemental : extension en structure bois-béton labellisée bois des Alpes, isolation biosourcée privilégiée, revêtements faiblement émetteurs COV.. - Confort hygrothermique, acoustique et visuel (étude du FLJ)
Descriptif technique : Structure mixte béton et ossature bois en RDC : Façades en ossature bois constitués de montants d’ossature de section 220 x 45 (bois massif local) et panneaux de contreventement Charpente de la couverture : sections lamellés collés pour les noues et les pannes, chevrons et platelages en bois massifs locaux , couverture zinc à joint debout ou toit-terrasse végétalisé Bois labellisés Bois des Alpes, originaires pour partie du massif de la Chartreuse Isolation en parois et toiture laine de bois Menuiseries : extérieures Bois-Alu, intérieures bois Parements extérieurs : bardage bois pré-grisé ou panneaux minéraux colorés Traitement des plafonds et parois : lames bois massif ajourées sur feutre acoustique Ventilation double-flux Chauffage assuré par la chaudière existante gaz
Performance du bâtiment (Cep en kWhep/m²/an) : 79GIUSEPPINA CIARAMELLA ARCHITETTO (73)
JEAN BRUCY ARCHITECTE (73)
BALABANOVA IRINA (73)
SOCIETE DAUPHINOISE DE CHARPENTE COUVERTURE (SDCC) (38)
CBMA CONCEPT BOIS MENUISERIE ASSO (38)
SCIERIE BLANC (26)
SCIERIE BOIS DU DAUPHINE (38)
PIVETEAU BOIS (85)
GIROD BOIS (38)
