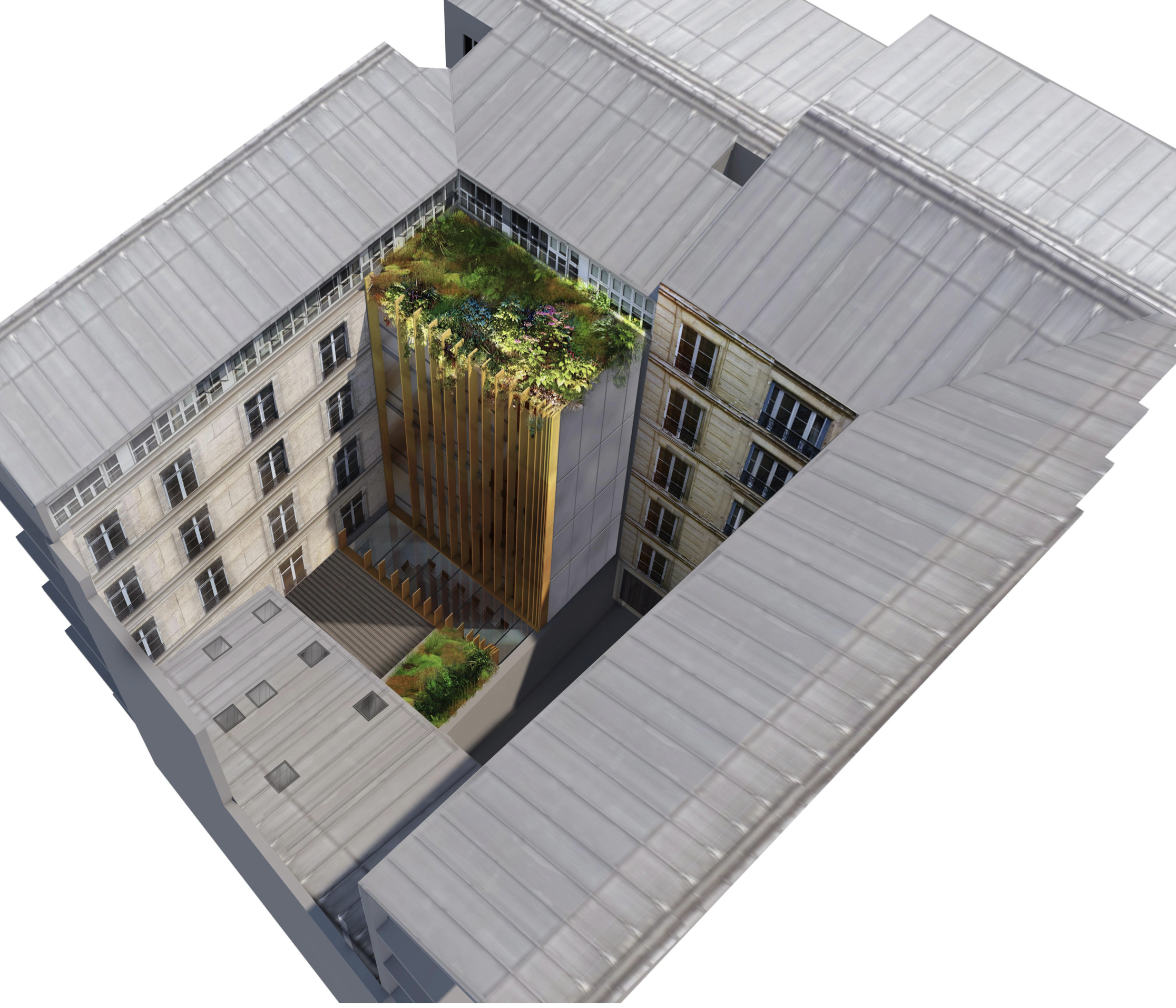

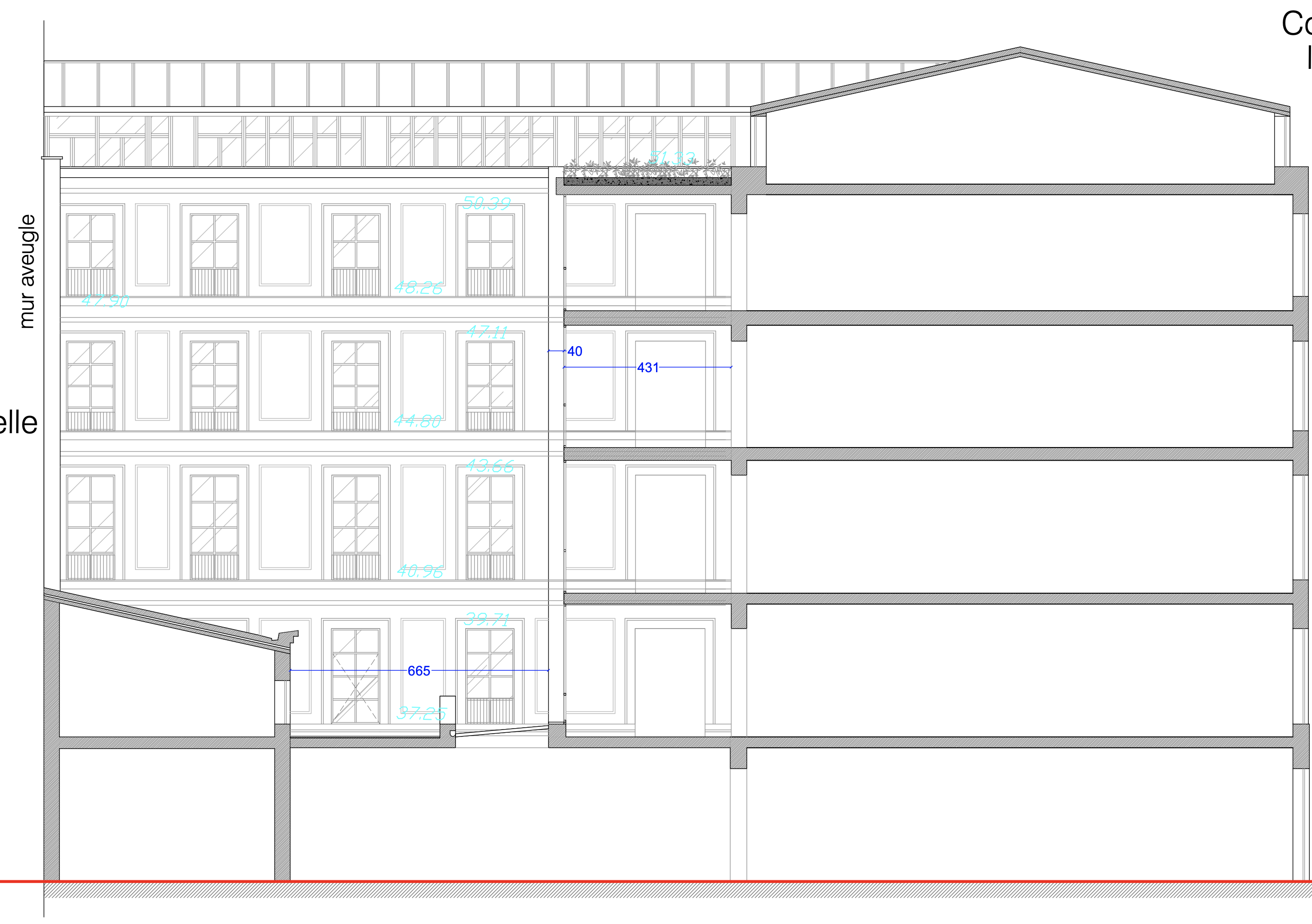

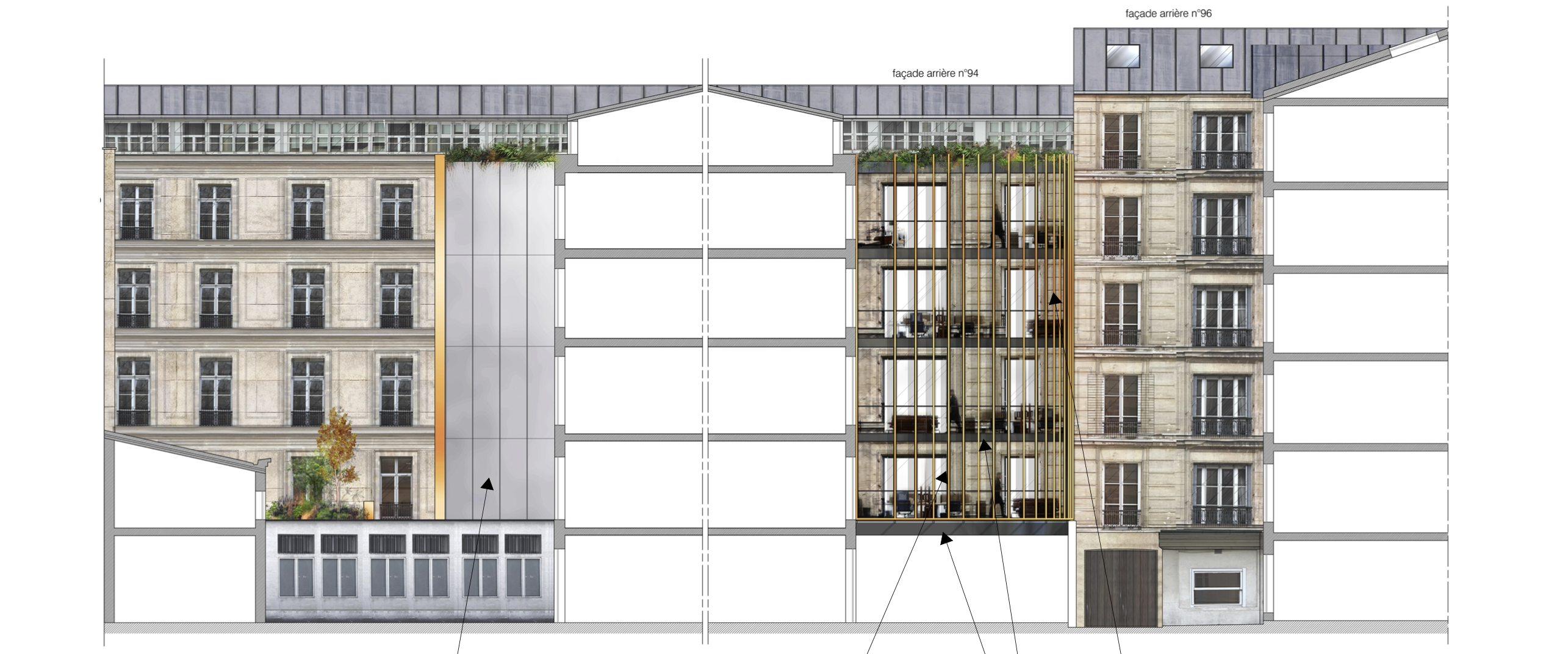

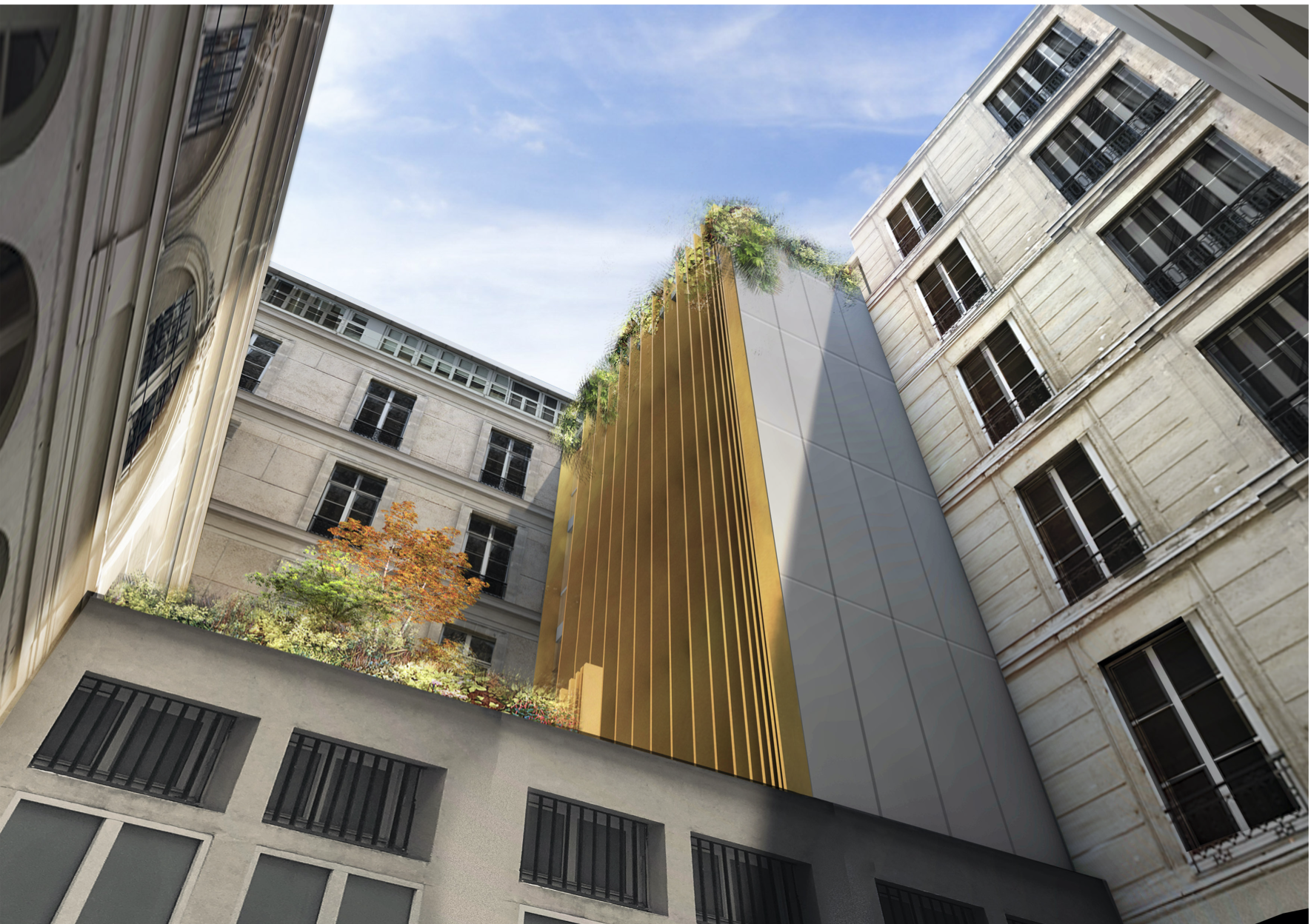

Cette extension est adossée, à un immeuble Haussmannien et partiellement à un mur en pierre de Paris. Les façades haussmanniennes sont préservées et conservées dans leur état actuel. Une "membrane" extérieure transparente leur à été ajouté pour créer les volumes "hors des murs" pour conserver cette façade existante qui est devenue intérieure. Elle ne sont ni doublées ni modifiées, elles sont mises en valeur et protégées par les nouveaux volumes. La couverture de l’extension est végétalisée. Des lames verticales aspect cuivre viennent scander la façade pour créer des brises vues latérales.
| Catégorie | Bâtiment / logement |
|---|---|
| Numéro de projet | 7496 |
| Adresse du projet | 75009 PARIS 09 |
| Date de candidature | 07/02/2023 |
Structure verticale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Panneau de bois massif (CLT collé ou CLT cloué), Panneau ossature bois, Poteau poutre | Tempéré | Europe | Traitement Classe 3b (autoclave) | Je n'ai pas l'information |
Structure horizontale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Panneau de bois massif (CLT collé ou CLT cloué) | Tempéré | France | Je n'ai pas l'information | Je n'ai pas l'information |
Charpente :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Charpente bois lamellé-collé | Tempéré | Europe | Traitement Classe 3b (autoclave) | Je n'ai pas l'information |
Autre revêtement métallique :
| Produit | |||||
|---|---|---|---|---|---|
| Zinc | |||||
| Alu |
Menuiserie intérieure :
| Produit | Essence | Provenances (lieu de croissance du bois) | Finition | Marque et certification produit | |
|---|---|---|---|---|---|
| Mobilier, Panneau massif d'agencement, Parquet | France | Huile | Je n'ai pas l'information |
Isolation intérieure des murs :
| Produit | |||||
|---|---|---|---|---|---|
| Fibre de bois (Panneaux) |

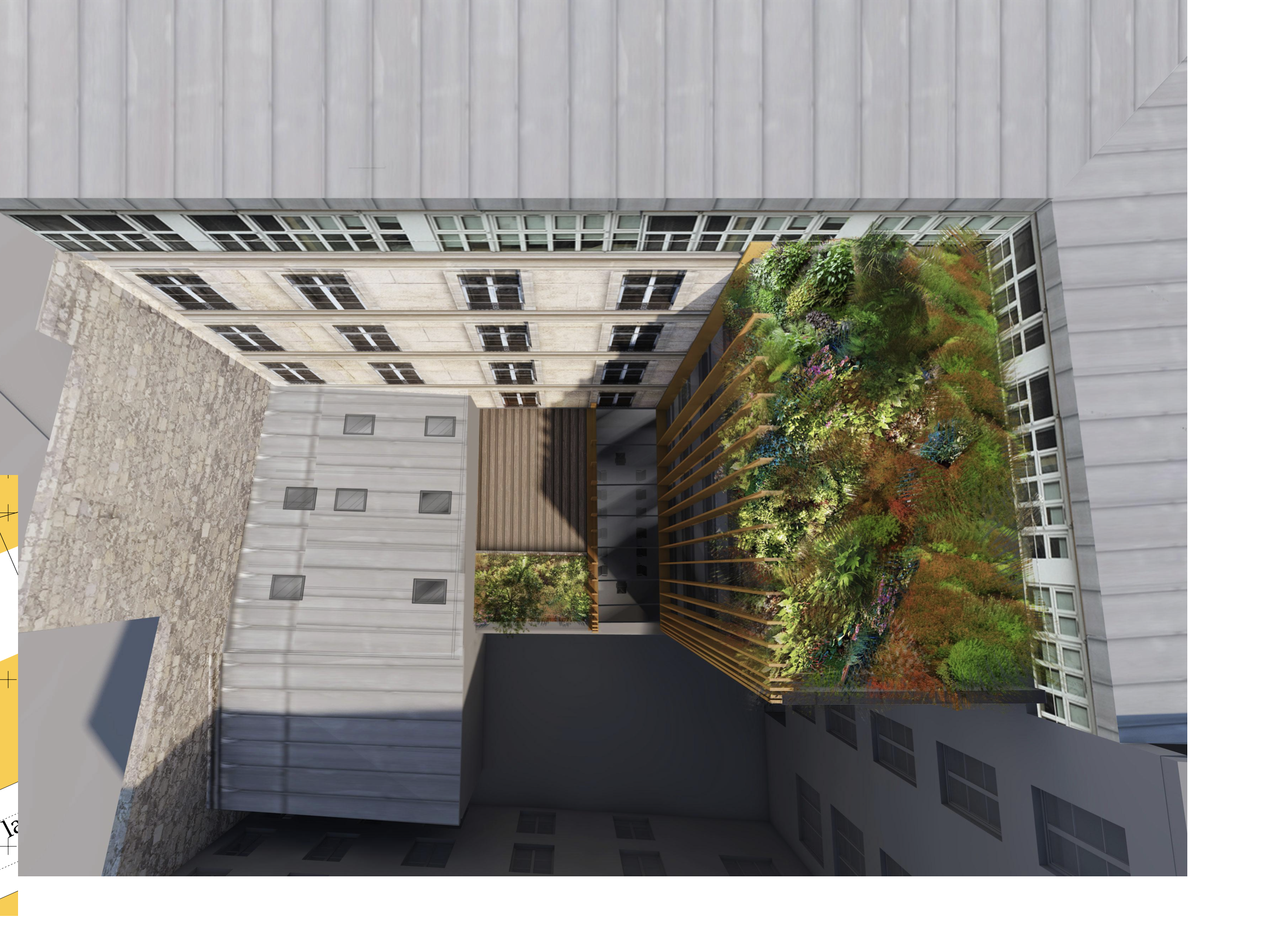

Approche environnementale : Des lames verticales aspect cuivre viennent scander la façade en laissant la lumière pénétrer naturellement dans le bâtiment et permet de limiter les apports ext en énergie. L’ensemble de ce projet constitue donc un ilot de nature au coeur du 9eme arrondissement, avec sa toiture végétalisée qui permet une meilleure régulation thermique du bâtiment ainsi qu’une retenue des eaux de pluie. Il est prévu de mettre 2 ruches sur cette toiture végétalisée. Le bâtiment est 17% plus performant que la RT2012. 4 KG co2 / m² Sth.an
Descriptif technique : - Le mur rideau est constitué Menuiseries Bois BIEBER. Montants et traverses de 160 x 60 - compris usinages pour systeme Raico/Kombi meleze d Europe, eco certifie PEFC PROPRIETES LUMINEUSES (EN 410) Transmission lumineuse . ƒÑv (%) 74 Reflexion lumineuse . ƒÏv (%) 15 Reflexion lumineuse interne . ƒÏvi (%) 16 Indice de rendu des couleurs . RD65 . Ra (%) 96 Doublage sur ossature double de trame de 60cm. Isolation Polystyrène 60mm + BA13 : Rth = 1,9 m².K/W (Cf Etude Thermique en PJ du CCTP) Les panneaux de retour sont constitués KLH 3s épaisseur 100mm épicera Les panneaux de plancher KLH5 S TL Nsi épaisseur 160mm épicéa -L' Etanchéité : Complexe d'étanchéité bicouche élastomère, posé en adhérence, conforme à l'Avis Technique Classement performanciel FIT F5 I5 T4.
Performance du bâtiment (Cep en kWhep/m²/an) : 109L'Atelier D'Archi - Juy Isabelle (75)
