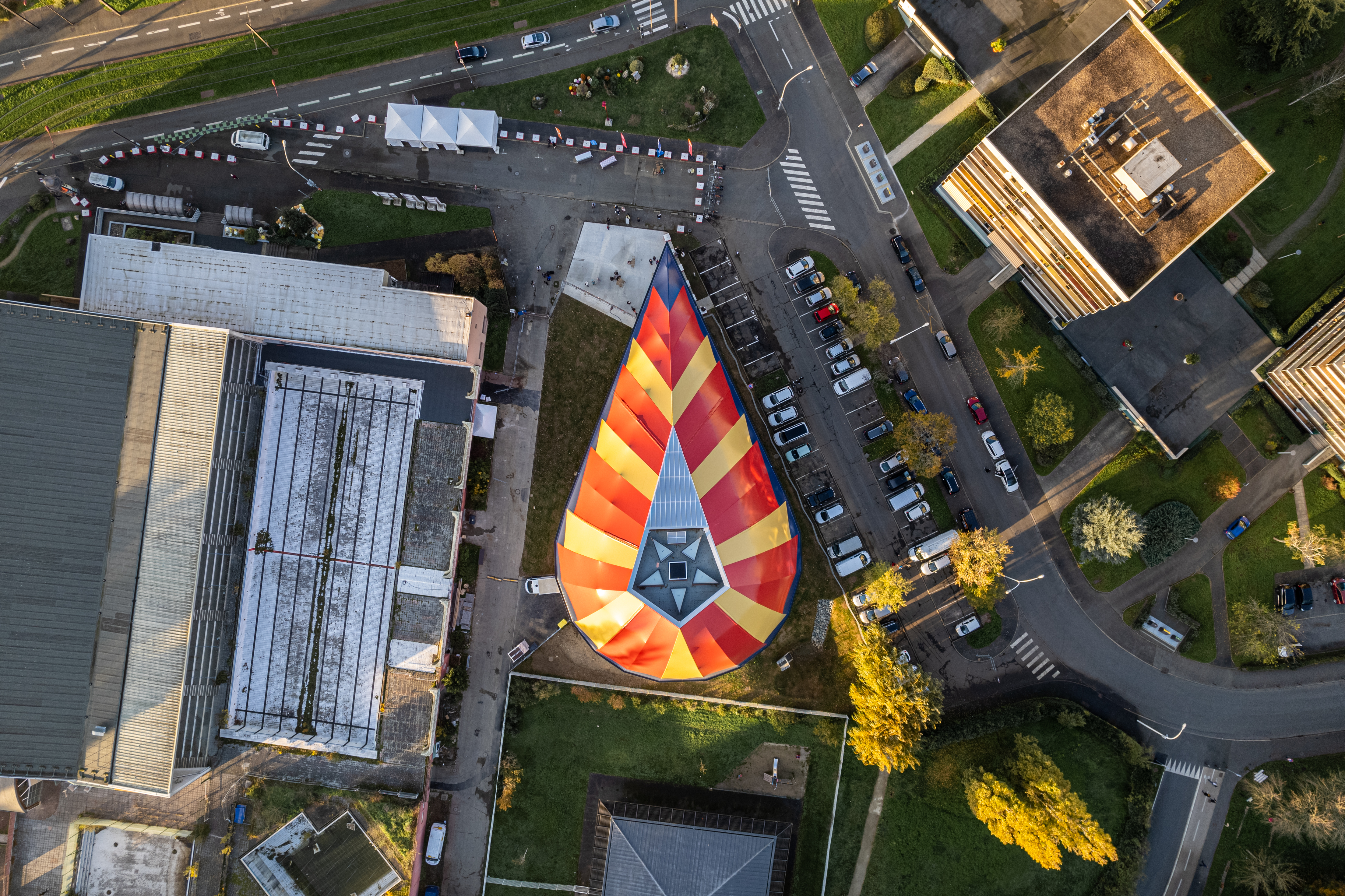

Le Chapiteau est un espace de représentation construit pour la Cité du Cirque du Mans. C’est un CTS fixe par destination, constitué d’une charpente en bois LC couverte par une toile tendue. Implanté sur une parcelle étroite, la forme de goutte d’eau abrite dans sa pointe un Foyer du Public. A l’opposé, l’abside abrite la piste circulaire de 13 m de diamètre, entourée par un gradin démontable de 400 places. Une passerelle bois, Un gril technique tendu et un truss 5 tonnes constituent l’équipement scénique. Des sanitaires et une loge complètent les espaces pour accueillir public et artistes.
| Catégorie | Bâtiment / logement |
|---|---|
| Numéro de projet | 7597 |
| Adresse du projet |
6 boulevard Winston Churchill 72000 LE MANS |
| Date de candidature | 16/02/2023 |
Structure verticale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Panneau ossature bois, Poteau poutre | |||||
| Poteau poutre | Tempéré | Europe | Je n'ai pas l'information | PEFC |
Structure horizontale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Solivage traditionnel |
Charpente :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Charpente bois lamellé-collé | Europe | Traitement Classe 2 (trempage) | PEFC |
Revêtement bois ou dérivés :
| Produit | Essence | Provenances (lieu de croissance du bois) | Marque et certification produit | Finition | Traitements de préservation |
|---|---|---|---|---|---|
| Lame bois massif |
Approche environnementale : Afin d’éviter les problématiques de condensation et surchauffe des chapiteaux forains, une double toile intérieure isolée clos l’espace de représentation circulaire. Ce dispositif génère un plénum couplé à des grilles à ventelles asservies, qui permettent d’encapsuler une lame d’air en période froide et de sur ventiler en période chaude. Le chapiteau est chauffé par le réseau de chaleur urbain via la dalle basse active et une VMC double flux. Un réseau de free cooling rafraichit la dalle en période estivale. L’intégralité de la dalle repose sur un isolant drainant en granulats de verre expansé

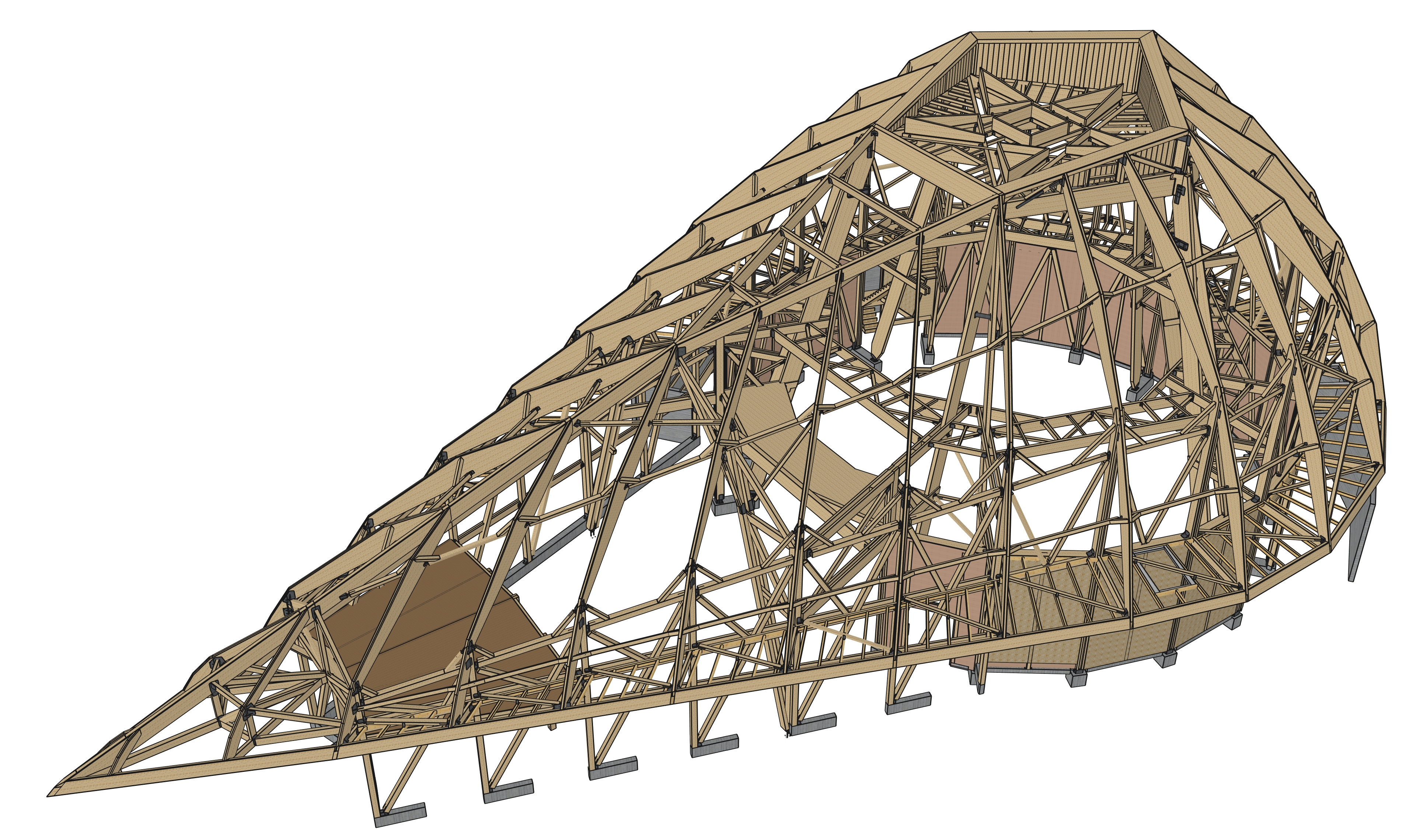

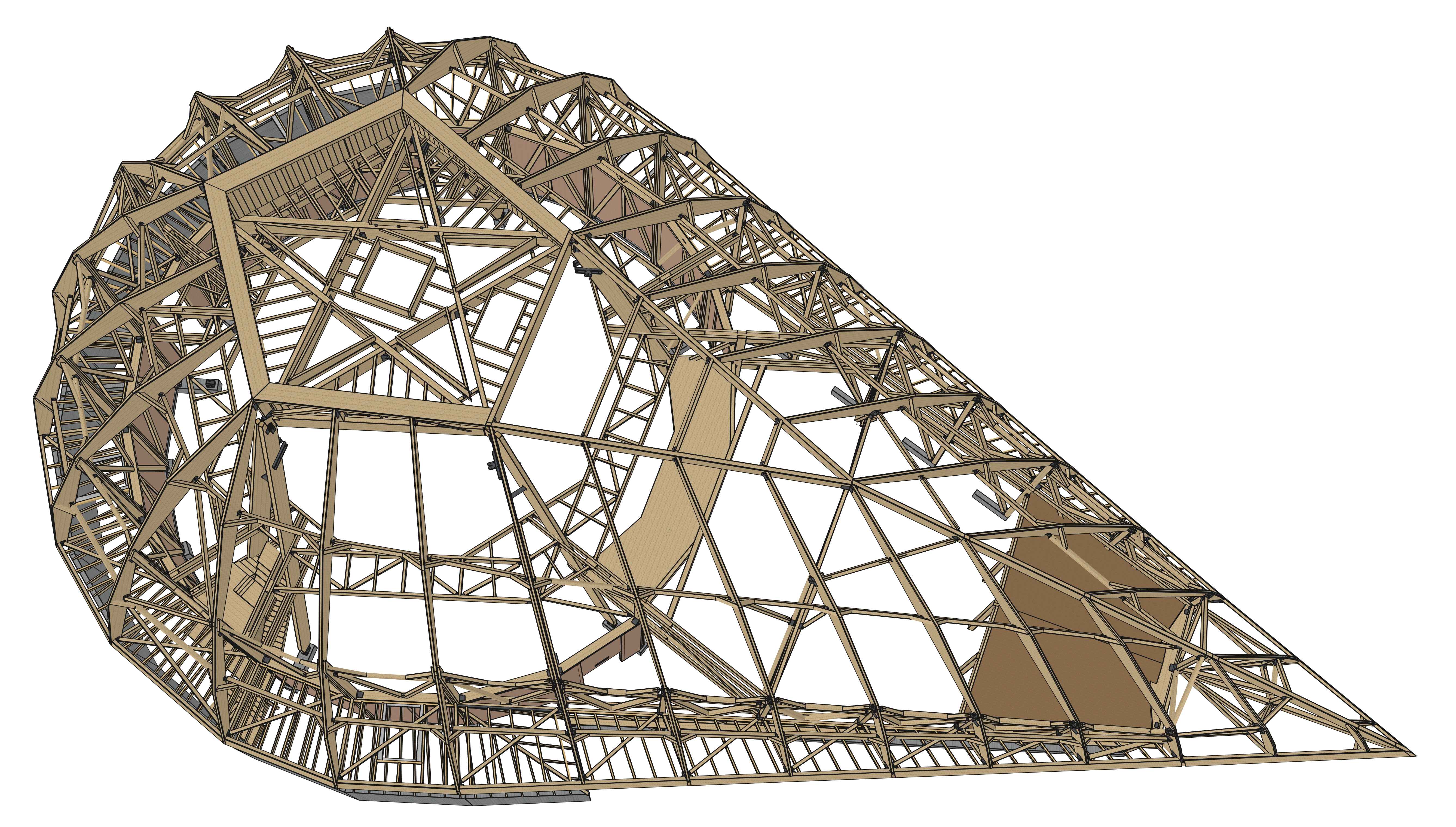

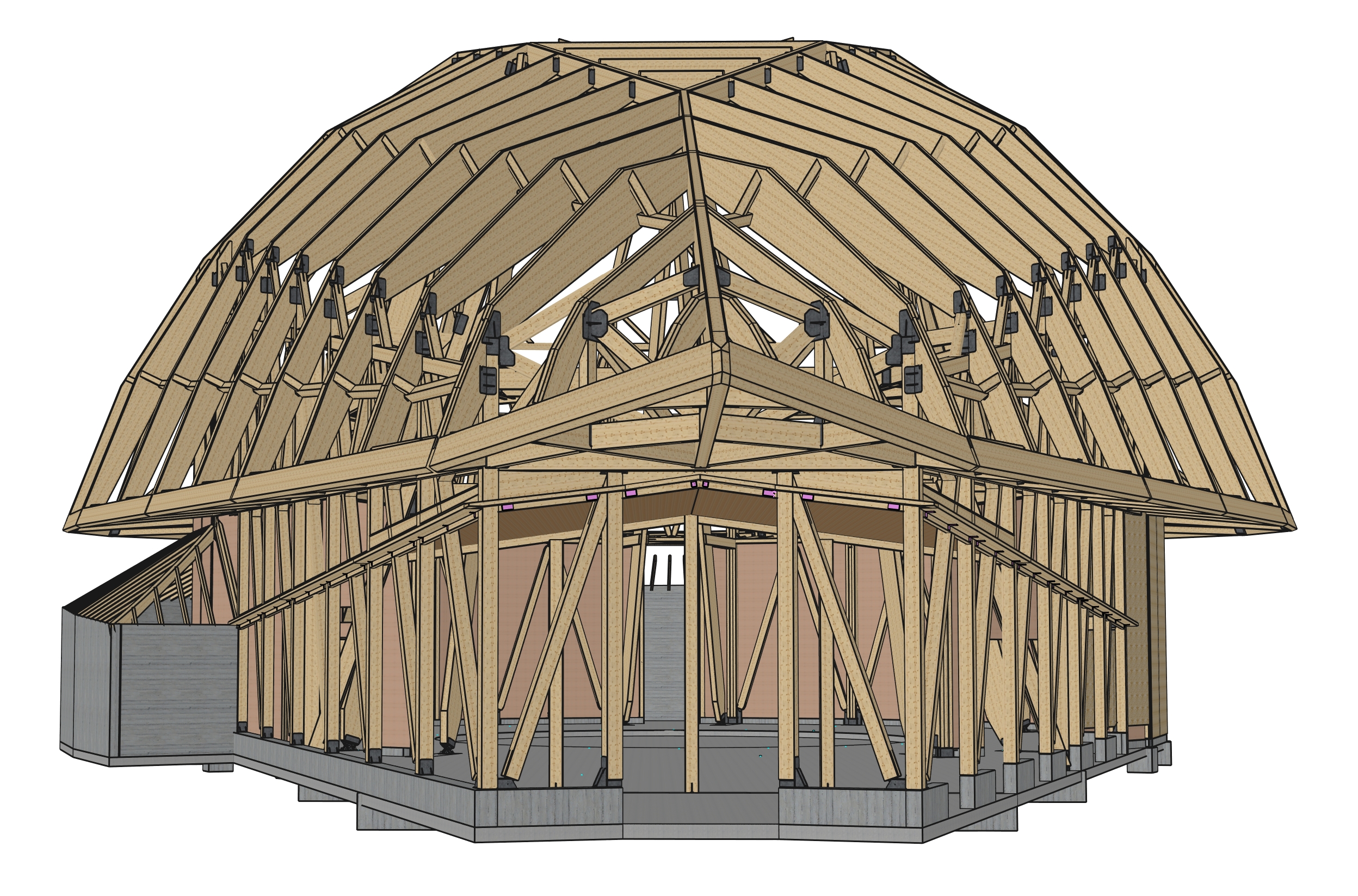

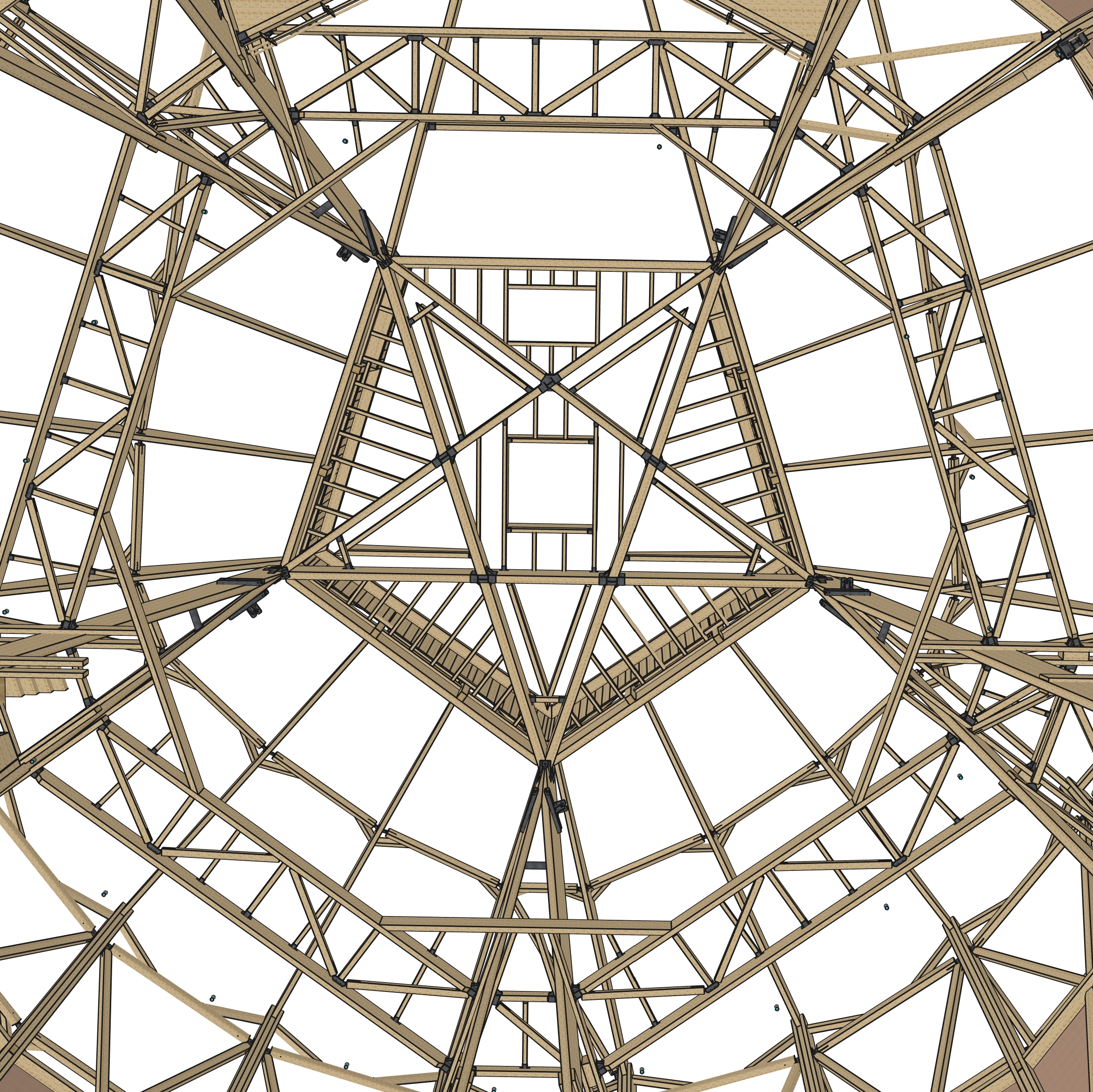

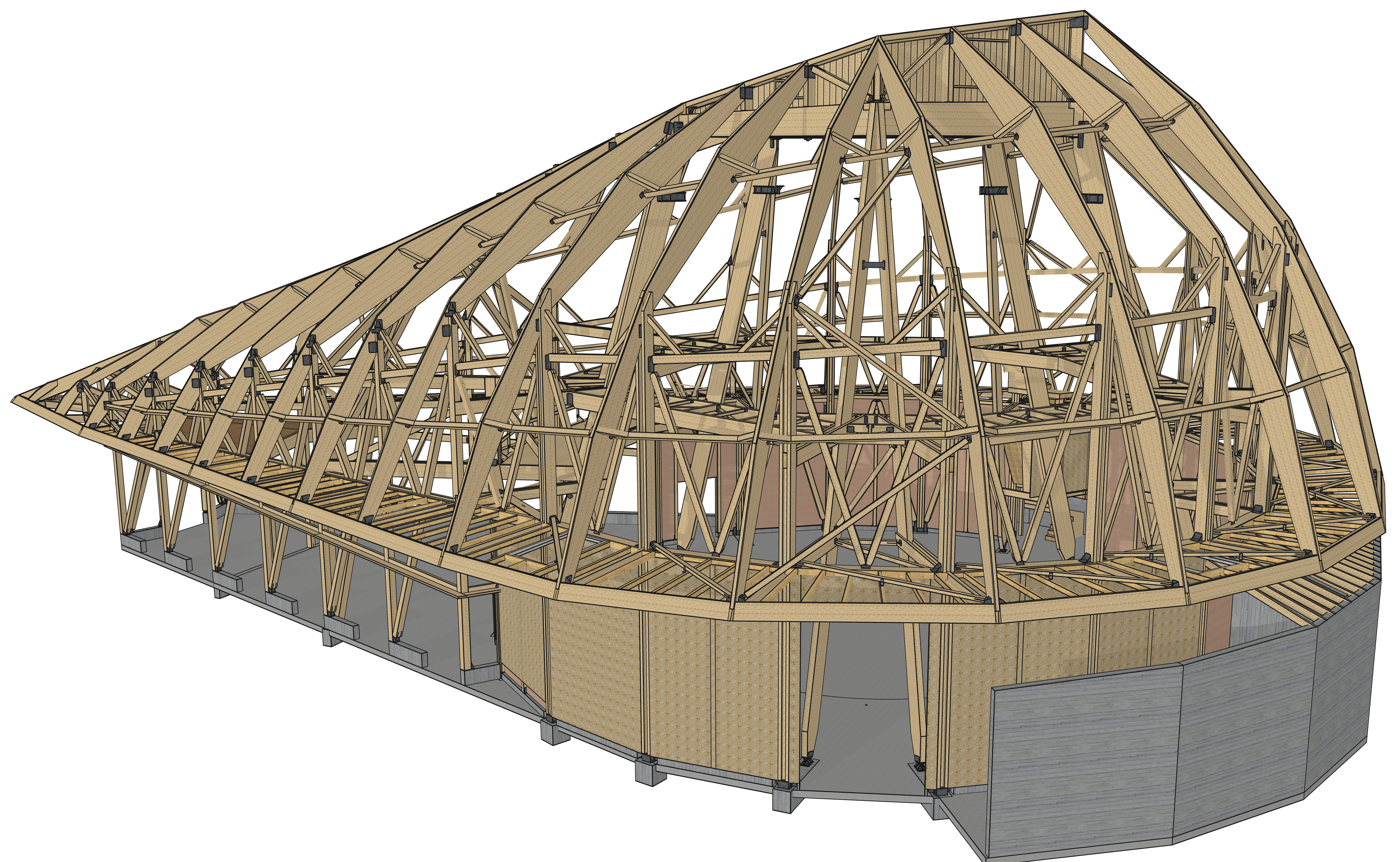

Descriptif technique : La charpente bois en lamellé collé en forme de goutte d’eau recouvre l’ensemble de l’équipement. Cette charpente est conçue pour générer la géométrie en double courbure inversée de la toile tendue. Cinq doubles poteaux inclinés sont implantés en périphérie de l’espace circulaire et soutiennent la charpente « en étoile » de la couverture et forment le tabouret central. Des murs à ossature bois bardés en planches brutes de cyprès enclosent l’espace circulaire du chapiteau. Des façades en poteaux et jambages complètent la structure verticale de la charpente. Des arbalétriers rayonnants forment la crinoline supports de la toile. Le dimensionnement de la charpente intègre également les surcharges dynamiques liées à la pratique du cirque et une passerelle technique circulaire.
Chauffage au Bois : nonChristophe Theilmann Architecte Scénographe (44)
