RECONSTRUCTION DU COLLEGE DU BAN DE VAGNEY

88120 VAGNEY - Vosges - Grand Est

BÂTIMENT / LOGEMENT

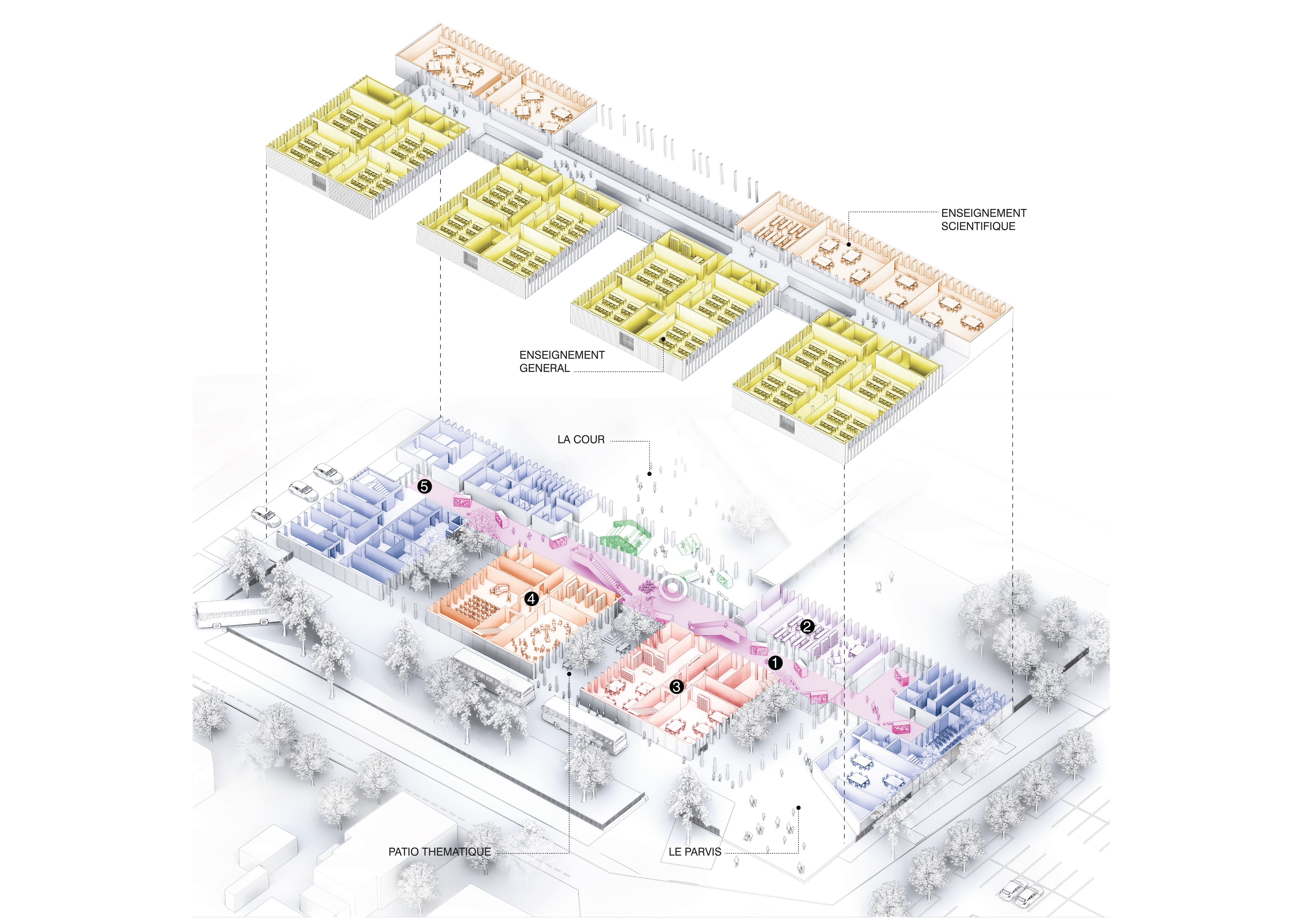

Le projet porte sur la reconstruction sur site du Collège du Ban de Vagney. Le nouveau collège est d’une capacité d’accueil de 18 divisions, soit un effectif de 450 à 540 élèves. Il contient également 2 logements de fonction. 16 classes banalisées, 4 salles EIST (Sciences et Technologies), une classe ULIS (scolarisation d’élèves en situation de handicap), une section sportive ski, boxe et une classe Opéra. Le projet s'organise sur deux niveaux autour d’un concept spatial de type AGORA, rue intérieure sur deux niveaux protégée, mettant en relation les 6 blocs autonomes composant l'ensemble.

Catégorie Bâtiment / logement
Numéro de projet7817
Adresse du projet 05 rue Jules Ferry
88120 VAGNEY
Date de candidature02/03/2023

Bâtiment / logement

Détail projet

Typologie de bâtiment : Neuf
Type de bâtiment : Enseignement ou éducation
Année de livraison : 2022
Surface totale du bâtiment en m² : 4792
Coût total en € HT (hors foncier, hors VRD, hors honoraires) : 9409479
Lot bois n°1 concerné : Charpente bois,Bardage bois,ossature bois
Volume lot bois n°1 - m³ : 2894
Coût du lot bois n°1 - € HT : 3333600.66
Lot bois n°2 concerné : Menuiserie intérieure bois,Menuiserie extérieure bois
Volume lot bois n°2 - m³ : 140
Coût du lot bois n°2 - € HT : 1679349.62
Bois Français : oui
Matériaux issus du ré-emploi (préciser dans le descriptif technique) : non
Isolations biosourcées (préciser dans le descriptif technique) : oui
Matériaux géosourcés (préciser dans le descriptif technique) : non
Finitions intéreures biosourcées ou géosourcées (préciser dans le descriptif technique) : oui

Structure bois du bâtiment

Structure verticale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Panneau ossature bois, Poteau poutreÉpicéa communGrand-EstAucun traitementPEFC

Structure horizontale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Panneau de bois massif (CLT collé ou CLT cloué)Épicéa communEuropeAucun traitementPEFC

Charpente :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Caisson de toiture, Charpente bois lamellé-colléÉpicéa communGrand-EstAucun traitementPEFC

Revêtement bois extérieur

Revêtement bois ou dérivés :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinitionTraitements de préservation
Lame bois massifDouglasFrancePEFCpré-griséAucun traitement

Autre revêtement métallique :

Produit
Acier

Menuiserie intérieure et extérieure

Menuiserie intérieure :

ProduitEssenceProvenances (lieu de croissance du bois)FinitionMarque et certification produit
Lambris, Mobilier, Panneau acoustique, Panneau massif d'agencementHêtreFranceLasurePEFC
EscalierÉpicéa communGrand-EstLasurePEFC

Menuiserie extérieure :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinition
Menuiserie mixte, Mur rideau boisPin sylvestreFrancePEFCLasure

Isolation des murs

Isolation intérieure des murs :

Produit
Laine de roche
Epaisseur (mm) Isolation intérieure des murs : 50

Isolation entre-montant des murs :

Produit
Laine de bois insufflée
Epaisseur (mm) Isolation entre-montant des murs : 200

Isolation extérieure des murs :

Produit
Laine de bois souple
Epaisseur (mm) Isolation extérieure des murs : 60

Isolation de la toiture

Epaisseur (mm) Isolation intérieure de la toiture : 50
Epaisseur (mm) Isolation entre-montant de la toiture : 320
Epaisseur (mm) Isolation extérieure de la toiture : 60

Approche environnementale : La performance environnementale visée correspond à une cible "E3C1" dans un objectif de performance énergétique et de faible empreinte carbone. Un travail important sur l’enveloppe du bâtiment, sur l’efficacité des systèmes, sur le recours aux énergies renouvelables garantit un bâtiment sobre et pérenne. Le recours massif à la construction bois locale et aux matériaux biosourcés inscrit le projet dans les cibles du plan PACTE Bois et contribue à un bilan carbone très performant. Minimisation de l'imperméabilisation des sols, création de patios végétalisés et ambiances paysagères de qualité.

Descriptif technique : Le bâtiment a été dimensionné dans sa structure pour s'affranchir des risques sismiques, fondation et patio du RDC en béton. Le risque radon a été géré en intégrant une membrane antiradon sous la dalle du bâtiment. Murs béton pour le RDC et les voiles de l'agora. Mur ossature bois pour les autres murs intérieurs et extérieurs du collège - Toiture réalisée en caissons bois avec une couverture en inox. Bardage bois en protection des murs ossature bois au R+1. Isolant majoritairement en laine et fibre de bois insufflée, laine de roche uniquement placée là où la contrainte technique ou incendie l'imposait. Ventilation double flux dans l'ensemble des locaux (sauf techniques), soufflage côté façade, reprise côté circulation pour un meilleur brassage. Plancher chauffant sur réseau de chaleur.

Performance du bâtiment (Cep en kWhep/m²/an) : 47.3
Ic construction - Impact Environnemental de la Construction (kg éq CO2/m² de SHAB ou SU) : 706
Chauffage au Bois : non
Appareil de chauffage au bois : Autres
Certifications, labels et marques bâtiment : PEFC
Données déclaratives

Acteurs du projet

Maître d'ouvrage (1)

Maître d'ouvrage - État ou collectivité (locale et territ)

Conseil Départemental des Vosges (88)

Etudes et ingénieries (11)

Maître d'œuvre - Architecte mandataire

TECTONIQUES ARCHITECTES (69)

Maître d’œuvre - Architecte associé

SQUAD ARCHITECTES (75)
LSW ARCHITECTES (54)

Bureau d'études acoustique

LINK ACOUSTIQUE (69)

Bureau d'études structure bois

BET ALAIN PERRIN (25)

Bureau d'études environnement

EEGENIE (69)

Bureau d'études thermique

TECTONIQUES INGENIEURS (69)

Economiste

TECTONIQUES INGENIEURS (69)

Autre intervenant de la construction - bureau de contrôle, AMO, BIM...

Pôle Fibres Energivie (67)
BET Patrice NORMAND (70)

Paysagiste

LESTRA JEAN (ITINERAIRES BIS) (69)

Entreprises des lots bois (5)

Charpentier

CUNIN (88)
SERTELET YVES (88)

Menuisier

STUTZMANN AGENCEMENT (67)

Autre lot de la construction (en lien avec le bois)

PEDUZZI BATIMENT SAS (88)
ETABLISSEMENTS LAUGEL ET RENOUARD (88)

Fournisseurs du bois (1)

Industriel

WEISROCK VOSGES (88)
